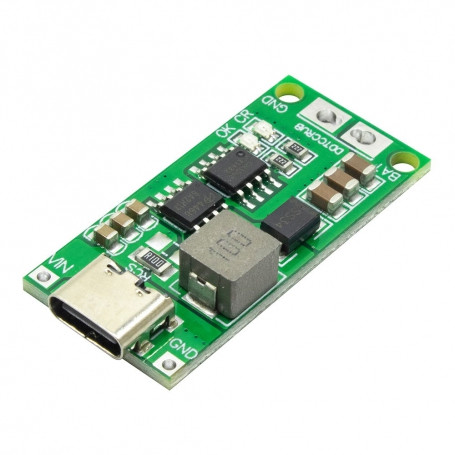

شارژر USB TYPE-C باتری های لیتیومی 3 سل

شارژر باتری های لیتیومی USB TYPE-C با جریان 1 آمپر مناسب استفاده برای باتری های 3 سل

این ماژول شارژر باتری های لیتیومی  با دارا بودن درگاه USB TYPE-C امکان شارژ باتری های لیتیوم یونی در حالت 3 سل را برای کاربر فراهم می کند این ماژول با جریان 1 آمپری یک شارژر مناسب برای باتری های لیتیوم یونی می باشد.

مشخصات

نوع کالا : ماژول شارژ باتری لیتومی
مدل : 3S-1A
ولتاژ ورودی: 3 الی 6 ولت DC (پیشنهادی :3.7 الی 5 ولت DC)
جریان ورودی:  1 آمپر (در ورژن 1a)
ولتاژ شارژ: 12.6 ولت DC
جریان شارژ:  0.74 آمپر (در ورژن 1a)
حداکثر ظرفیت باتری قابل اتصال 2000 میلی آمپر
فرکانس سوییچ : یک مگاهرتز
شارژ اتوماتیک زمان کم شدن ولتاژ باتری از ولتاژ ورودی
باتری مناسب : باتری لیتیوم یونی سایز 18650
دمای کاری ماژول : 40- الی 85+ درجه سانتری گراد
محافظ اضافه ولتاژ دارد

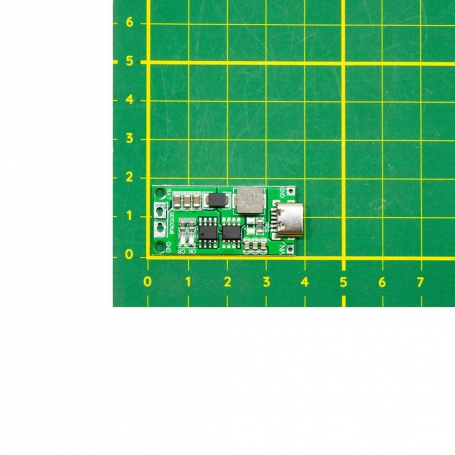

ابعاد : 18x39x6.5 میلیمتر
وزن : 4.5 گرم

نشانگر های LED

LED نشانگر ''CR'' : ماژول در حال شارژ باتری می باشد .
LED نشانگر ''OK'' : ماژول باتری را کاملا شارژ کرده یا حالت ولتاژ ثابت می باشد .

کاربرد

باتری های پخش کننده MP3
باتری های پخش کننده MP4
باتری های دوربین های دیجیتال
باتری های تجهیزات صوتی و قابل حمل و ...

نکته مهم استفاده در این ماژول

1- این ماژول مدل 3S-1A می باشد و مناسب برای منابع باتری 3 سلولی با جریان ورودی 1 آمپری می باشد که تصویر سیم بندی کامل آن را می توانید در انتهای توضیحات مشاهده نمایید
2- برای انتخاب اتری باتری دقت نمایید که نوع و آمپراژ باتری ها از یک سری و یک مدل و سالم باشد  (مثال 3 عدد باتری لیتیوم یونی 3.7 ولتی 500 میلی آمپر)
3- در سیم بندی دقت گردد تا از بروز آسیب به ماژول یا باتری ها جلوگیری شود .
4- در صورتی که از آداپتور شارژر های تلفن همراه استفاده می کنید از 2 آمپر بودن شارژر اطمینان حاصل نمایید در غیر این صورت از منابع تغذیه ای که 2 آمپری هستند می توانید استفاده نمایید
5- باتری های با ظرفیت بالاتر در مدت زمان طولانی تر شارژ خواهند شد

Description

Automatic Charging: The internal resistance and leakage resistance of the battery charger module are automatically charged, making it convenient for you to use it at any time.
Battery Protection: The battery charger has a strong adaptability to input power. It means the battery power is able to defend your power at most times.
Main Application: The battery charger is able to make the battery voltage not lower than the input voltage and prevent the power from short circuit, which prolonged the service life of your equipment.
Standard Production: The port of the battery charger has a Type C interface, which is able to work with all Type C devices. The Type C port is also an increasingly popular choice. You can buy one as preparation.
Easy Carrying: The battery charger module is small in size. Suitable for many applications that require high integration and low cost.It is convenient for you to take it out and use it anywhere.
Diverse choices, customers can choose what they need according to different needs
Widely used
High safety performance
Simple and easy to understand and operate
Battery overvoltage protection

Specification

Cell(3S) 12.6V Version
Input voltage : DC 3-6V(Recommend DC 3.7V 5V)
Input current : 1A(1A Version),2A(2A Version),4A(4A Version)
Charging voltage : 12.6V
Charging current : 0.37A(1A Version),0.74A(2A Version),1.48A(4A Version)
Switching Frequency up to 1MHz
Quasi-CV mode to Compensate for the Voltage Loss on Battery
Internal Resistance and Trace Resistance
Automatic Recharge
Protection for Battery Voltage Being Low than Input and Short Battery
Good adaptability to Input Supply with Limited Driving Capability
Battery Overvoltage Protection
Led indicator :
''CR'' LED is charge status indicator
''OK'' LED is fully charged OR Constant voltage mode;
Operating Ambient Temperature－40℃ to ＋85℃
Size 37mm x 18mm x 6.3mm
