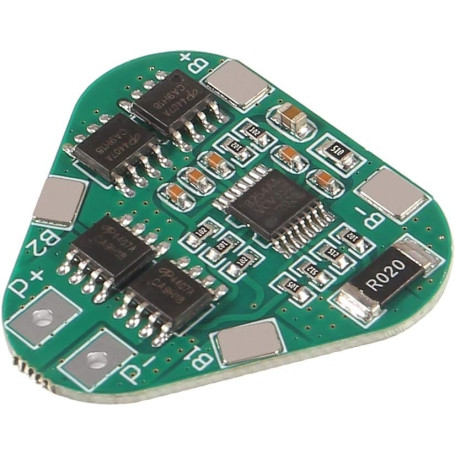

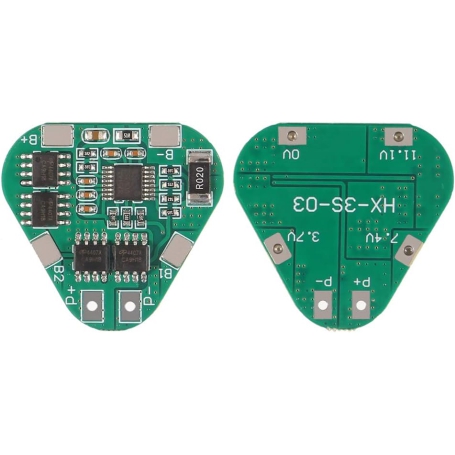

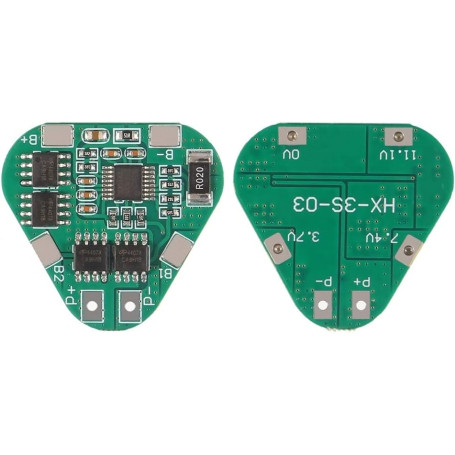

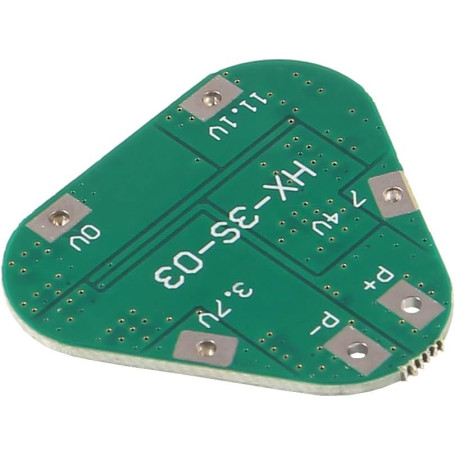

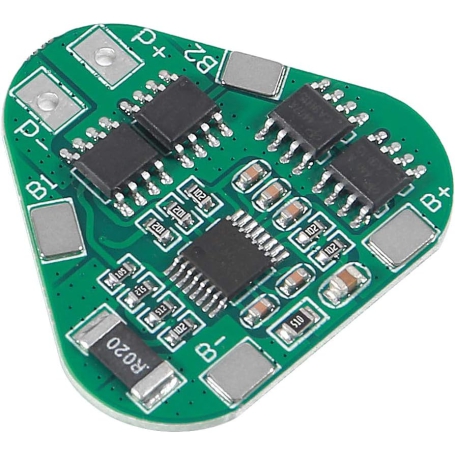

ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل 8 آمپر مدل HX-3S-03

شارژر و محافظ Overcharge و Discharge باتری های لیتیومی 3 تایی با ماکزیمم جریان 8 آمپر طرح مثلثی

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این ماژول یک شارژر باتری های لیتیوم یون و لیتیوم پلیمر 3 سل با توانایی شارژ حداکثر با 8 آمپر است. از ویژگی های این شارژر وجود مدار محافظتی Overcharge و Discharge است که از صدمه دیدن باتری جلوگیری میکند.

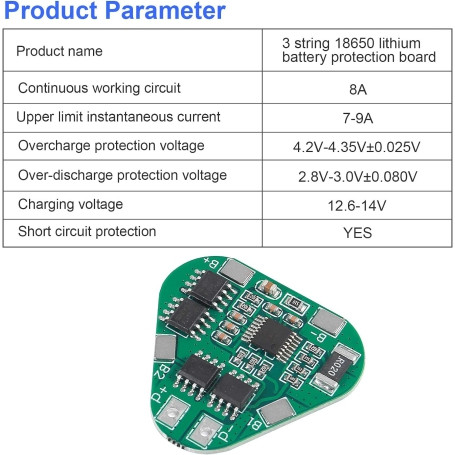

مشخصات

مدل : HX-3S-03
حداکثر ولتاژ شارژ : 12.6 الی 14 ولت
ولتاژ Over-Discharge : برابر 2.3-3.0 با خطای 0.05v±
ولتاژ Over-charge : برابر 4.25-4.35 با خطای 0.05v±
حداکثر جریان کاری : 8 آمپر
حداکثر جریان پیک : 9 الی 10 آمپر
محافظت در برابر جریان بیش از حد و اتصال کوتاه
جریان مصرفی در حالت بی باری : حدود 30 میکرو آمپر
تأخیر حفاظت از اتصال کوتاه: 200/500/600us
دمای قابل کار : 40- الی 50+ درجه سانتی گراد
مقاومت داخلی : 100 میلی اهم

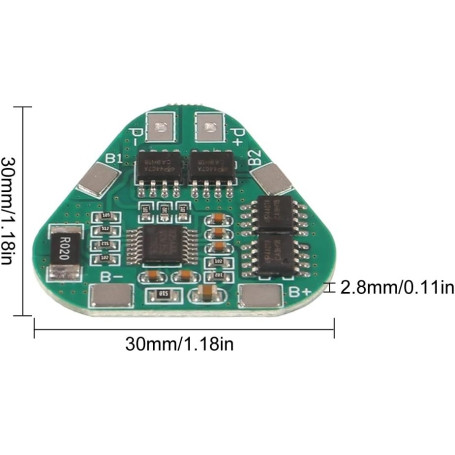

ابعاد:30X30X2.8  میلی متر

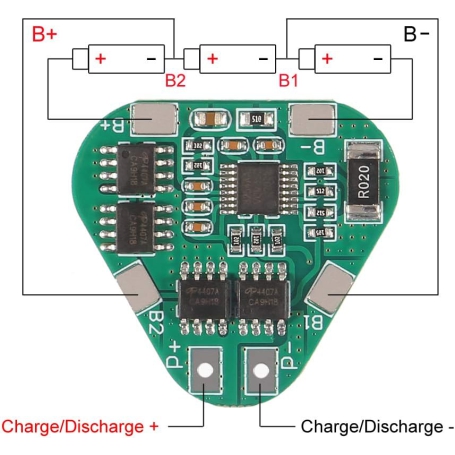

توانایی شارژ 3 باتری لیتیومی 18650 یا لیتیوم پلیمر (طبق تصویر سیم بندی انتهای توضیحات)

Specification

Model: HX-3S-03
Maximum charging voltage: 12.6 to 14 volts
Over-Discharge voltage: equal to 2.3-3.0 with an error of ±0.05v
Over-charge voltage: equal to 4.25-4.35 with an error of ±0.05v
Maximum working current: 8 amps
Maximum peak current: 9 to 10 amps
Protection against over current and short circuit
Current consumption in no-load mode: about 30 microamps
Short circuit protection delay: 200/500/600us
Working temperature: -40 to +50 degrees Celsius
Internal resistance: 100 milliohms
Dimensions: 30x30x2.8 mm

Ability to charge 3 lithium 18650 or lithium polymer batteries (according to the wiring diagram at the end of the description)
