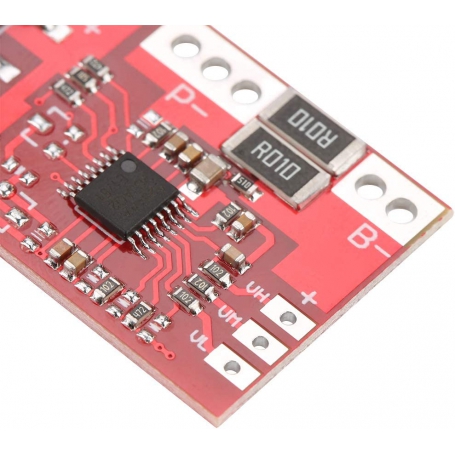

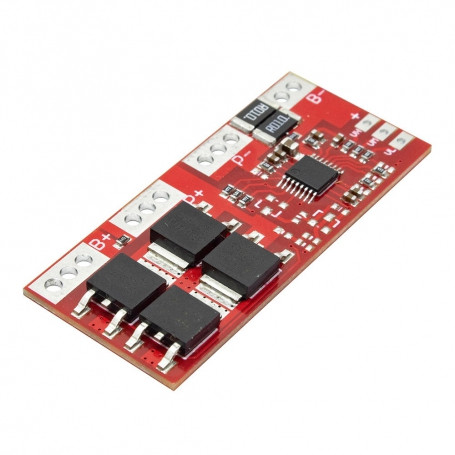

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 30 آمپر

شارژر و محافظ Overcharge و Discharge باتری های لیتیومی 4 تایی سری شده با ماکزیمم جریان 30 آمپر

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این ماژول یک شارژر باتری های لیتیوم یون و لیتیوم پلیمر 4 سل با توانایی شارژ حداکثر با 30 آمپر است. از ویژگی های این شارژر وجود مدار محافظتی Overcharge و Discharge است که از صدمه دیدن باتری جلوگیری می کند.

مشخصات

ولتاژ تشخیص اضافه شارژ: 0.025±4.25 ولت
اضافه شارژ ولتاژ را بالا ببرید: 0.05±4.15 ولت
ولتاژ تشخیص تخلیه بیش از حد: 0.08±2.50 ولت
تخلیه بیش از حد ولتاژ را بالا ببرید: 0.1±3.00 ولت
ولتاژ شارژ : 14.8 الی 16.8 ولت DC (بسته به نوع سیم بندی و تعداد سلول)
جریان اضافه: 20-30 آمپر
جریان کار: 15A (خنک کننده طبیعی 10.A، اضافه کردن هیت سینک 15A، حداکثر جریان لحظه ای 30A)


Introduction

4S High Current up to 30A Lithium Battery Protection Board four Series of 14.8V 16.8V
The 4 Series 14.8V 18650 Lithium Battery Equalization Board is suitable for the lithium battery pack with no equalization charge and the charging balance is balanced Make each battery in the battery pack full of electricity at the same time.
This new 4 string lithium battery protection board is suitable for the nominal voltage 14.4V lithium battery pack, 14.8V lithium battery pack, 16.8V lithium battery pack. With automatic activation, protection conditions are automatically restored after the restoration of protection, no charger activation, the use of more convenient.
The protection board can be modified according to your requirements voltage, current, and other parameters.

Specification

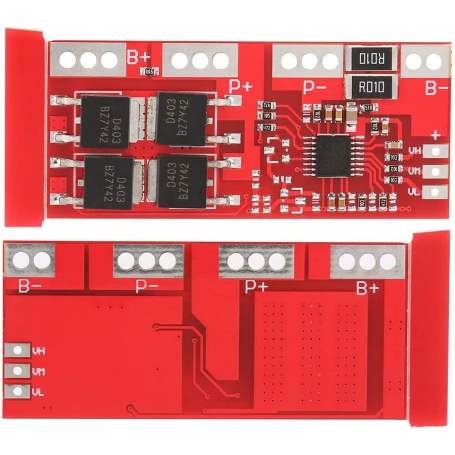

Module name: 4 string lithium battery protection board
Modular nature: polymer lithium battery protection board
Overcharge detection voltage: 4.25±0.025V
Overcharge release voltage: 4.15±0.05V
Overdischarge detection voltage: 2.50±0.08V
Over discharge termination voltage: 3 ± 0.1V

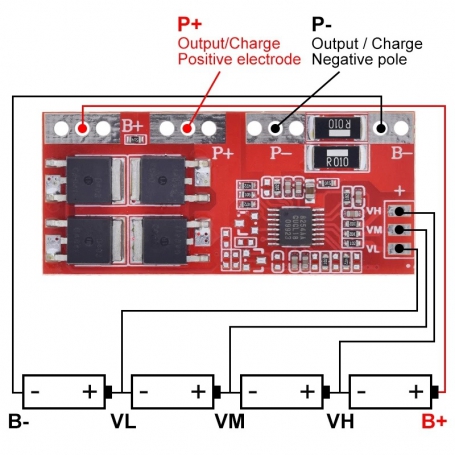

Charging voltage: 14.8 to 16.8 volts (depending on the type of wiring and the number of cells)
Over current: 20-30A
Working current 15A (natural cooling: 10A, plus heat sink 15A, maximum instantaneous current 30A)
Termination condition: release the protection condition, then automatically resume without activation (optional charger activation)
Main functions: overcharge protection function, over discharge protection, short circuit protection, over current protection.
Working temperature: -40~+ 85 degrees (high temperature environment, please strengthen the radiation)
Connection: welding output
Module size: 50mm * 22mm * 4mm
